sintetizador de cartón con teclas de madera funciona en raspberry pi
Casero sintetizador hecho con cartón produce sonidos a través de la serie de hechos a mano de madera llaves en forma de nogal y roble. Diseñado por Gabriel Mejía-Estrella, el dispositivo electrónico es un proyecto de bricolaje con dos sistemas electrónicos principales en su interior: un microcontrolador Teensy y una Raspberry Pi 5. El cuerpo del sintetizador de cartón con teclas de madera proviene de una mezcla de madera de nogal, roble y fibra de vidrio. El nogal se utiliza para los cantos y las teclas negras, mientras que el roble se utiliza para las teclas blancas. El cartón forma los paneles superior e inferior, mientras que la fibra de vidrio se utiliza para reforzar estas partes. Las piezas de nogal se doblan al vapor para dar forma a los bordes curvos. Para hacer que la nuez sea flexible, se hacen cortes finos llamados cortes antes de doblarla.
Luego, un molde hecho con restos de madera mantiene las piezas en su lugar mientras se enfrían y secan. A los paneles de cartón se les aplica tela de fibra de vidrio y resina epoxi para hacerlos resistentes para jugar. Se agregan varias capas de fibra de vidrio, cada una se cepilla con epoxi y se deja endurecer antes de aplicar la siguiente capa. El resultado es un panel macizo que soporta la estructura del sintetizador de cartón con teclas de madera. Se agregan placas de metal para soportar la electrónica interna, y estas placas son de aluminio, cortadas por un servicio de metal y terminadas con anodizado para protección.
todas las imágenes cortesía de Gabriel Mejía-Estrella

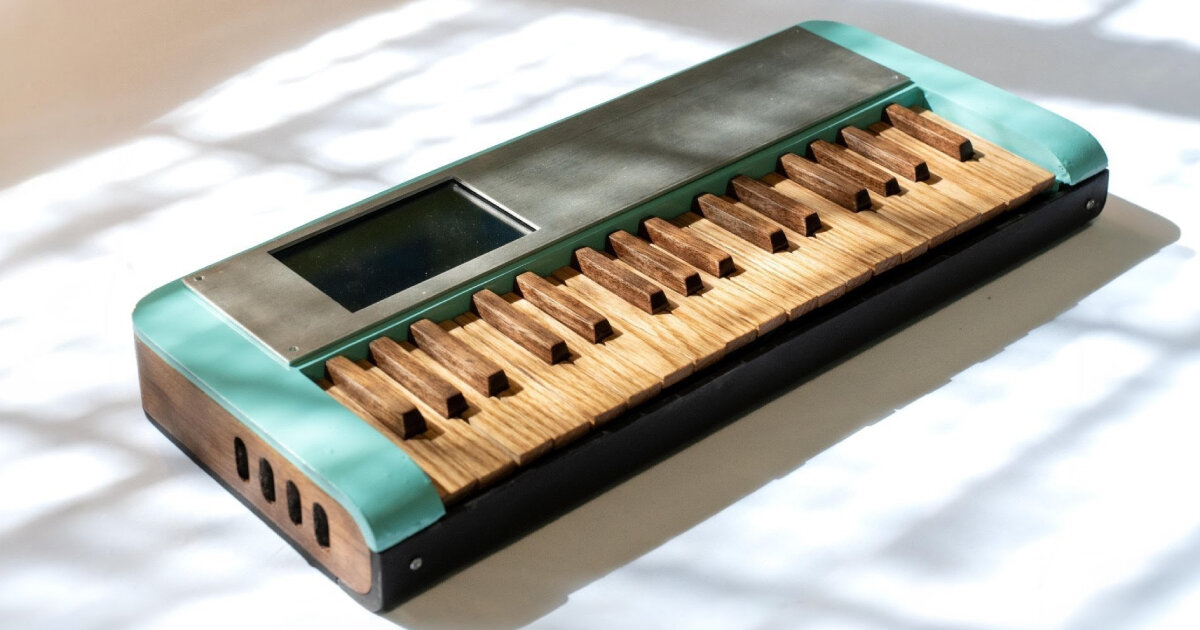

Dispositivo casero pintado en turquesa y negro mate.
Cada una de las llaves está hecha a mano, con el diseñador Gabriel Mejía-Estrella cortándolas, pegándolas, lijándolas y taladrándolas una a una. Una varilla de acero recorre todas las teclas para mantenerlas en su lugar, y los resortes debajo de las teclas les permiten volver a su posición original después de presionarlas. Cada tecla tiene arandelas para espaciarlas uniformemente y un tope de canales metálicos para limitar su movimiento. Dentro del sintetizador de cartón con teclas de madera, el microcontrolador Teensy detecta cuando se presiona una tecla y envía una señal como mensaje MIDI a la Raspberry Pi. Este último ejecuta un sistema de música de código abierto llamado Zynthian, un software que permite al sintetizador reproducir sonidos y utilizar diferentes efectos. La Raspberry Pi se conecta a una pantalla táctil que actúa como panel de control principal.
Luego, el software se descarga e instala en una tarjeta microSD antes de insertarlo en la placa. Una vez encendido, el sistema puede cargar diferentes instrumentos virtuales y tocarlos usando el teclado hecho a mano. Una tarjeta de sonido conecta el instrumento a parlantes o auriculares a través de un conector de audio estándar. La caja del sintetizador de cartón con teclas de madera está acabada con pintura, con la parte superior en color turquesa y la parte inferior en negro mate. Las placas de metal se atornillan y los paneles se pegan con epoxi. Se agregan pies de goma para mantener estable el sintetizador sobre una superficie plana. Hasta ahora, el diseñador ha documentado la fabricación de su sintetizador de cartón con teclas de madera, invitando a los espectadores interesados en hacerlo a empezar.

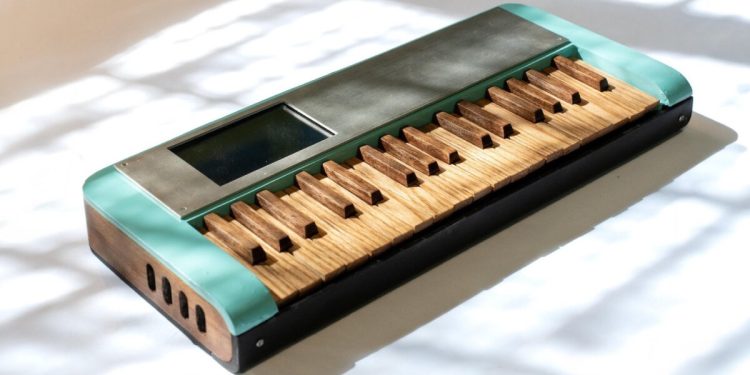

sintetizador casero hecho con cartón produce sonidos a través de las teclas de madera hechas a mano
Diseñado por Gabriel Mejía-Estrella, el dispositivo electrónico es un proyecto de bricolaje.
El cuerpo del sintetizador de cartón con teclas de madera proviene de una mezcla de madera de nogal, roble y fibra de vidrio.
vista detallada del cuerpo de madera
el cartón forma los paneles superior e inferior
el nogal se utiliza para los bordes y las teclas negras, mientras que el roble se utiliza para las teclas blancas
